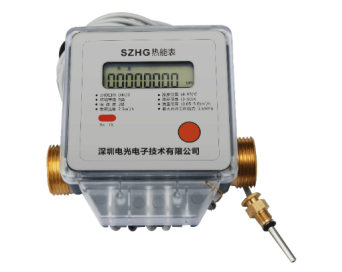

HR100系列物联网热能表是深圳汉光电子技术有限公司针对我国采暖系统和水质自主开发、按照物联网技术规范要求设计的一款新型计量产品,其采用超声波测流技术,外形美观、寿命长、精度高、压损低、可靠性高、数据采集多样化,并可通过NBIoT、LORA、MBUS等无线或有线网络实现数据远传,优越的性能目前在国内处于领先水平适用于单元住宅、楼宇、区域供热站、中央空调等集中供热/制冷系统等场景安装使用。
技术特点
l 符合GB/T32224-2015热量表设计标准;
l 可冷/热计量,满足2、3级计量精度;
l 存储最近24个月的数据,并能查询,数据掉电不丢失;
l 具有软件加密功能,防止热能表有效数据被更改;
l 温度、流量、电池自诊断功能,防止失热损失;
l 低始动流量,高准确度;
l 低功耗设计,电池寿命10年以上;
l 选用原材料制造,保证了产品计量的准确性、稳定性和可靠性;
l 采用超声测流技术,不受磁场干扰,无机械转动部件,无磨损,可靠性高,维
护量小;
l 采用直管式结构,压损小,不堵塞,适合我国供暖水质;
l 表头可水平放置、垂直放置,方便读数和抄表;
l 全新防护技术,防护等级IP65;
l 可水平、垂直方向安装,进/回水管道任选,方便施工。
l 灵活的自动抄表时间:可设置抄表日主动上传,按设置上传周期主动上传,通过
调试模式激活等三种模式。
技术参数
公称口径 DN |
15 |
20 |
25 |
32 |
40 |
电源 |
供电方式 |
内置高能锂电池 |
|
流量 特性 |
常用流量 m³/h |
1.5 |
2.5 |
3.5 |
6 |
10 |
工作寿命 |
≥10年 |
|
最小流量 m³/h |
0.015 |
0.025 |
0.035 |
0.06 |
0.1 |
最大静态电流 |
10μA |
||
最大流量 m³/h |
3 |
5 |
7 |
12 |
20 |
最大工作电流 |
30μA |
||
工作压力 |
1.6 MPa(最大允许) |
计量准确度 |
2级 |
||||||
压力损失 |
≤25kPa(常用流量) |
工作 温度 |
工作环境 |
-25ºC~+55ºC |
|||||
流量计形式 |
超声波 |
储存及运输 |
B类 |
||||||
温度 特性 |
温度范围 |
(4-95)ºC |
防护等级 |
IP54 |
|||||
温差范围 |
(3-80)K |
安装位置 |
进水管、回水管 |
||||||
分辨率 |
0.01ºC |
安装方式 |
水平、立式 |
||||||
计算器 |
显示位数 |
8位 |
安装形式 |
管螺纹联接 |
|||||
无线特性 |
通讯接口 |
NBIoT |
工作频段 |
800MHz |
|||||
发射功率 |
23dBm±2dB |
接收灵敏度 |
-129dBm |
||||||
功耗 |
Sleep: 7uA Idle: 6mA 射频发射状态(23dBm):230 mA 射频接收状态:61 mA |
重传机制 |
6次 |
